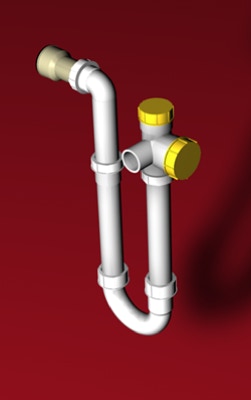

Sondersiphon druckseitig  Art. Nr. 100300

Der druckseitige AquaKlima-Sondersiphon dient zur Entwässerung von RLT-Geräten in den Überdruck Nassbereichen nach den Richtlinien der Lüftungs- und Klimatechnik.

Das anfallende Kondensat sammelt sich in einer Bodenwanne und läuft durch einen Ablaufstutzen in den Überdrucksiphon. Die im Siphon vorhandene Wasservorlage verhindert , dass Luft ausdringt, daher sollte der Siphon vor Inbetriebnahme mit Wasser gefüllt und in regelmäßigen Zeitabständen über die Verschlusskappe geprüft und gereinigt werden.

Sobald die Schwerkraft der im Siphon entstehenden Wassersäule kleiner ist als der Überdruck im Klima- oder Lüftungsgerät läuft das Kondensat ab.  Verringert sich der Überdruck im Gerät, verhindert das im Siphon stehende Wasser (Wassersäule) die Geruchsbildung.

Jedes Klima- oder Lüftungsgerät welches Überdruck produziert, muss mit einem Sondersiphon ausgestattet sein um einen störungsfreien Betrieb zu gewährleisten. An jeden Entwässerungsablauf sollte ein Sondersiphon separat angebracht werden, der frei auslaufen kann (Hygiene).

Der Sondersiphon besteht aus verrottungsfestem Polypropylen ist frost- und hitzebeständig, jedoch nicht einfriersicher. Dies können Sie aber mit Hilfe unserer Siphonbegleitheizung erreichen.

Technische Informationen:

Die Standard-Lieferausführung ist für max. 2200 Pascal ausgelegt. Bei geringerem Überdruck kann das Verlängerungs- und Tauchrohr bzw. der Bogen auf die passende Einlaufhöhe (EH) und Auslaufhöhe (AH) gekürzt werden (siehe Maßtabelle). Ein Sicherheitsfaktor von 1,5 ist in unseren Maßtabellen eingerechnet, um Druckschwankungen im System auszugleichen. Bei höherem Überdruck im RLT-Gerät sind  zusätzliche Verlängerungs- und Tauchrohre bei uns lagervorrätig.
















Überdruck

2200 Pascal

2100 Pascal

2000 Pascal

1900 Pascal

1800 Pascal

1700 Pascal

1600 Pascal

1500 Pascal

1400 Pascal

1300 Pascal

EH

400 mm

385 mm

370 mm

355 mm

340 mm

325 mm

310 mm

295 mm

280 mm

265 mm

AH

370 mm

355 mm

340 mm

325 mm

310 mm

295 mm

280 mm

265 mm

250 mm

235 mm

Überdruck

1200 Pascal

1100 Pascal

1000 Pascal

900 Pascal

  800 Pascal

700 Pascal

  600 Pascal

500 Pascal

 400 Pascal

300 Pascal

EH

250 mm

235 mm

220 mm

205 mm

190 mm

175 mm

160 mm

145 mm

130 mm

115 mm

AH

220 mm

205 mm

190 mm

175 mm

160 mm

145 mm

130 mm

115 mm

100 mm

85 mm

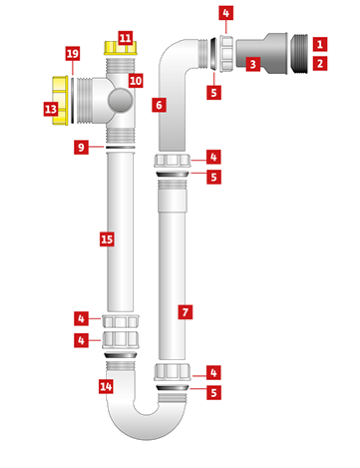

1:  Gummimanschette DN 30/50
für Anschluss ¾“ – 1“

2:  Gummimanschette DN 40/50
für Anschluss 1 ¼“

3:  Anschlussstück DN 40/40
für Anschluss 1 ½“ (eindichten)

4:  Überwurfmutter 1 ½“ (4 Stück)

5:  Keildichtung D = 40 mm (3 Stück)

6: Bogen D = 40 mm, 90°

7:  Verlängerungsrohr  D = 40 mm

9:  Flachdichtung 1 ½“

10:  Rückschlagventil mit Auslauf

11: Verschlusskappe 1 ½“

13:  Verschlusskappe 2“

14:  Bogen D = 40 mm, 180°

15:  Tauchrohr D = 40mm

19:  Flachdichtung 2“

Der Anschluss des Siphons ist für alle Abläufe von ¾“ bis 1 ½“ geeignet, größere oder kleinere Anschlussquerschnitte finden Sie unter Zubehör oder können angefragt werden.

Die weitere Installation des Ablaufs kann problemlos mit handelsüblichen Abflussrohren DN 40 hergestellt werden.
